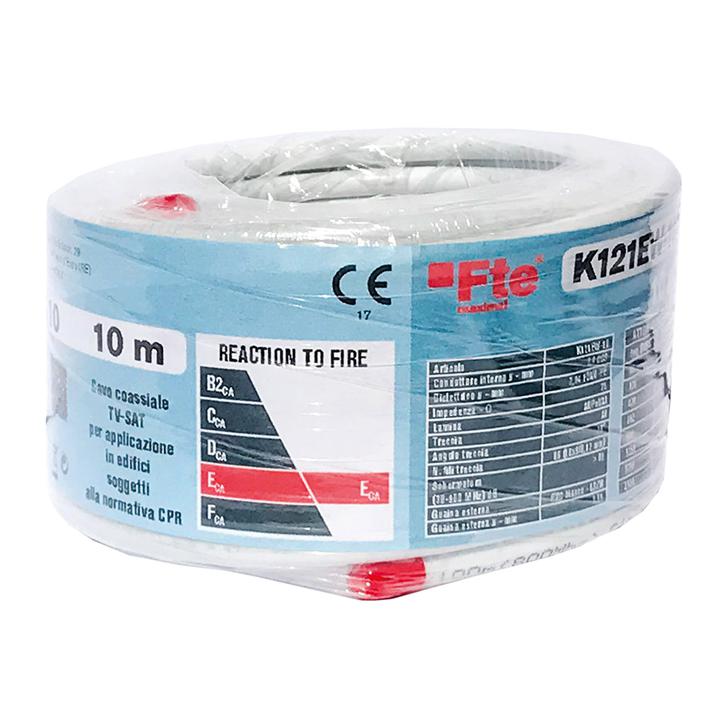

K121EW-10 CAVO COAX 5MM PVC EC CONF. DA 10MT

DESCRIZIONE.Cavo coassiale TVSAT con conduttore centrale in CCS, sezione da 5 mm in classe A e costruito con le specifiche appropriate per la bassa dispersione di gas tossici in caso d'incendio.PUNTI DI FORZA.Conduttore interno in acciaio ramato - Guaina esterna in PVC bianco - Copertura della treccia 80 % - Ottima schermatura, classe A - CPR Euroclasse EcaAPPLICAZIONI.Adatto per distribuire segnali TV e SAT lungo distanze medio/brevi.DATI TECNICI.Materiale conduttore interno CCS - Acciaio ramato.Diametro conduttore interno - mm 0,8.Materiale dielettrico PE espanso.Diametro dielettrico - mm 3,55.Materiale nastro Al/Pet/Al.Materiale treccia Al.Numero di fili treccia 96 ( 16 x 6).Diametro fili treccia- mm 0,12.Copertura ottica treccia - mm 80.Tipo di schermatura Doppia.Diametro guaina esterna - mm 5,2.Materiale guaina esterna PVC bianco - UV Resistant.Reazione al fuoco - Classe CPR Eca.Peso del cavo - kg / km 23.Raggio minimo di curvatura - mm 100.Impedenza - Ohm 75.Capacità - pF / m 53.Velocità di propagazione - % 84.Resistenza CC conduttore interno/esterno - Ohm/km <168 / <41.Attenuazione @ 175 MHz - dB/100m 10,7.Attenuazione @ 470 MHz - dB/100m 17,3.Attenuazione @ 862 MHz - dB/100m 23,9.Attenuazione @ 950 MHz - dB/100m 25,2.Attenuazione @ 1350 MHz - dB/100m 30,4.Attenuazione @ 1750 MHz - dB/100m 34,8.Attenuazione @ 2150 MHz - dB/100m 38,9.Attenuazione @ 2400 MHz - dB/100m 41,0.Perdita di riflessione @ 5 ÷ 470 MHz - dB >23.Perdita di riflessione @ 470 ÷ 1000 MHz - dB >20.Perdita di riflessione @ 1000 ÷ 2000 MHz - dB >18.Perdita di riflessione @ 2000 ÷ 3000 MHz - dB >15.Efficienza di schermatura Classe A.Efficienza di schermatura @ 30 ÷ 1000 MHz - dB >85.Efficienza di schermatura @ 1000 ÷ 2000 MHz - dB >75.Efficienza di schermatura @ 2000 ÷ 3000 MHz - dB >65.Temperatura minima di installazione - ° C -20.Temperatura di esercizio - ° C -20 ÷ 70.Pezzatura unitaria - m 10.Quantità imballo multiplo - mt 480
